孔板流量計的種類及安裝方式

返回列表 來源：江蘇騰泰儀表科技有限公司 瀏覽：-1031 發布日期：2021-06-01
孔板流量計的種類及安裝方式
孔板流量計也可以說是一種節流裝置。孔板流量計具有結構簡單、運轉可靠、運用壽命長、順應性強、丈量范圍廣的特性，適用于50~1000mm管徑的流體丈量。只需嚴厲遵照加工和安裝央求，不需求獨立校準，就可以抵達規則的精度。缺陷是壓力損失大、非線性校準、某些情況下維護工作量大(丈量腐蝕性介質等)。).孔板流量計是節流裝置中典型的標準流量計，不同類型的孔板流量計具有不同的功用。今天，我們將重點分析一些常用孔板流量計的差異。
孔板流量計可用于丈量氣體、液體、蒸汽和其他介質的流量。往常，為了滿足不同行業的需求，市場上有許多不同類型的孔板流量計。

另一方面，標準孔板流量計在運用時容易積垢和磨損，因此介質流出系數發作變化，可能會構成一定的丈量誤差。因此，為了減少丈量誤差，必需留意改善節流部件的邊緣磨損，并定期中止清洗和維護。

1.圓孔板適用于丈量流體中含有固體顆粒或夾帶空氣的液體，如丈量濕蒸汽、發作爐煤氣、高爐煤氣、混合氣體、含水油點液體等。圓孔板只適用于水平或傾斜管道，不適用于垂直管道。

2.環形孔板流量計適用于各種流體(氣體、蒸汽、液體)介質，如飽和蒸汽、過熱蒸汽、緊縮空氣、各種煤氣、熄滅爐廢氣、冷卻水、重油、渣油、燃料油、凝析油、各種腐蝕性化學溶液等。標準孔板流量計除了具有結構簡單穩定、安裝運用便當等特性外，在運用中還自動處置了上游流量干擾。

3.節流孔板和節流孔板流量計作為節流元件，具有結構簡單、加工便當、制構本錢低、安裝便當的優點。在滿足技術央求的前提下，用節流孔板替代調理閥限制流量或降低壓力，大大降低了投資和運轉維修本錢。它們普遍應用于國外的技術設備中，對設備的安全運轉起著重要的作用。

4.平衡對稱孔板流量計，線性度高，重復性好。直管段央求比孔板流量計低，減少壓力損失，抗污，不易堵塞。孔板流量計可以直接改換，流量丈量范圍比孔板流量計寬。

5、偏心孔板，用于污垢介質，污垢要保證污垢的順利經過，節流前后不要停留。偏心孔板適用于丈量濕蒸汽、煙氣、焦爐煤氣等。為了進步偏心孔板的精度，可以采用直管段或法蘭銜接上下游直管段的結構。

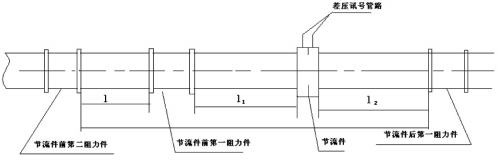

孔板流量計的安裝和適用于下列管段和管件有關節流件上游側**阻力件、第二阻力件，節流件下右側**阻力件，從節流件上游第二阻力件到下游**阻力件之間的管段以及差壓訊號管路等。



二、孔板流量計安裝管道條件
1、節流件前后的直管段必需是直的，不得有肉眼可見的彎曲。
2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正 稠密。
3、為保證流體的活動在節流件前1D出構成充分展開的紊流速度分布，而且使這 種分布成均勻的軸對稱形。
(1)直管段必需是圓的，而且對節流件前2D范圍，其圓度央求其甚為嚴厲，并且 有一定的圓度指標。細致權衡方法：
(A)節流件前OD, D/2, D, 2D4個垂直管截面上，以大至相等的角距離 至少分別丈量4個管道內徑單測值，取平均值D。恣意內徑單丈量值 與平均值之差不得超越±0.3%。
(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任 意單測值與D比較，其*大傾向不得超越±2%。

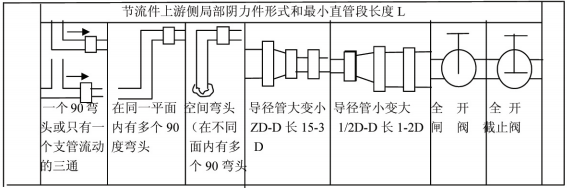

(2)節流件前后央求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部 阻力件方式有關和直徑比B有關，見表1 (B=d/D,d為孔板開孔直徑，D為管 道內徑)。
(3)節流件上游側**阻力件和第二阻力件之間的直管段長度可按第二阻力件的形 式和B=0。7 (不論理論6值是幾)取表一所列數值的1/2。
(4)節流件上游側為敞開空間或直徑N2D大容器時，則敞開空間或大容器與節流件 之間的直管長不得小于30D (15D)0若節流件和敞開空間或大容器之間尚有其 它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規則的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
三、孔板流量計安裝方式

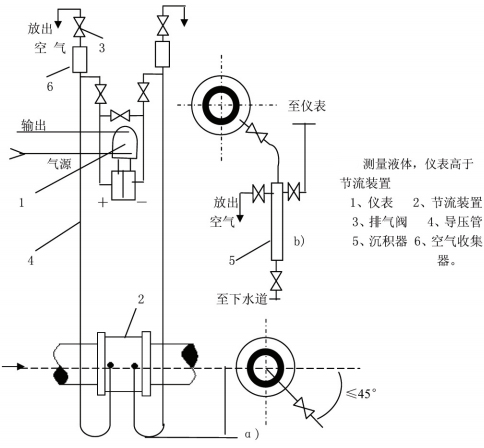

1、孔板流量計測量液體


丈量液體流量時工藝管道水平安裝，差壓變送器的位置 處于節流裝置下方時，取壓口應在節流裝置的水平中心 軸線下偏45°角引出，這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器。若差壓變送器處于節流裝置的上方時，除取壓口下偏＜45°角然后向 上引導壓管外，應在導壓管 上的*高點裝置集器或排氣閥。

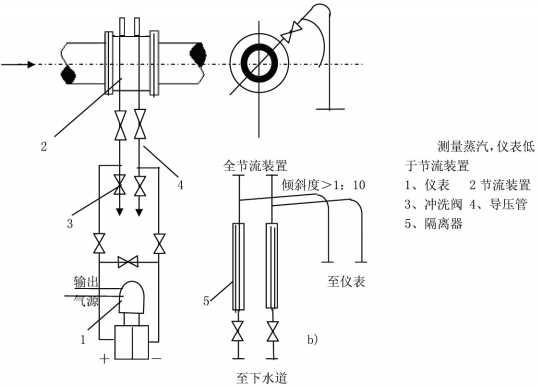

2、丈量水蒸汽


丈量蒸汽流量時，安裝方式普通為差壓變送器低于、高于節流裝置兩種。取壓口位置應附合上述安裝央求，并在導壓管制高點處裝上放氣閥和氣體搜集器。

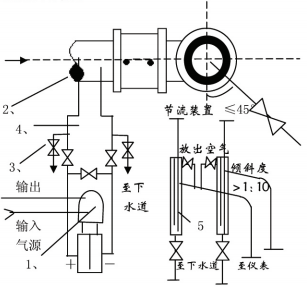

3、丈量氣體


丈量介質為清潔的氣體流量時，安裝方式普通為差壓變送器高于、低于節流裝置兩種取壓口位置應契合上述安裝央求，當差壓變送器低于節流 裝置時，導壓管必需向下彎至差壓變送器，并在*低處裝置放水閥和堆積器。
