孔板流量計與渦街流量計的優、缺點以及它們之
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1341
發布日期：2021-07-13
孔板流量計與渦街流量計的優、缺點以及它們之間的差別

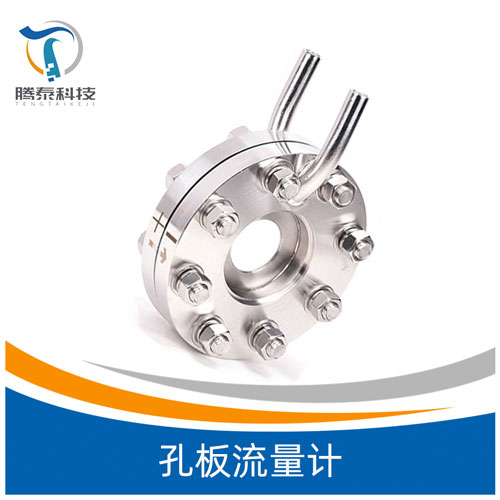

孔板流量計優點：
?、?孔板流量計中的規范孔板構造易于復制，簡單結實，性能穩定牢靠，價錢低廉。無需實流校準就可運用，這在流量計中是少有的。
?、?適用范圍普遍。既適用于全部單相流體，也可丈量局部混相流，如氣固、汽液、固液等。
孔板流量計的局限性
① 丈量準確度在流量計中屬中等程度。由于眾多要素的影響撲朔迷離，準確度難以進步。
?、?范圍度窄，由于儀表信號（差壓）與流量為平方關系，普通范圍度僅3:1～4:1。
?、?現場裝置條件請求較高，如需較長的直管段（指孔板、噴嘴），普通難以滿足。
?、?節流安裝與差壓顯現儀表之間引壓管線為單薄環節，易產生泄露、梗塞及凍結、信號失真等毛病 ⑤ 壓損大（指孔板、噴嘴）。
所以對選用渦街流量計或一體化孔板流量計要依據被測介質的物理化學屬性，流量范圍來選擇，但說用渦街流量計全面替代一體化孔板流量計是決不可能的狀況。
渦街流量計的優點：
與節流式差壓流量計相比，渦街流量計有如下優點。
?、?構造簡單、結實、裝置維護便當。無需導壓管和三閥組等，減少泄露、梗塞和凍結等。
② 準確度較高，普通為±（1～1.5）%R。
?、?丈量范圍寬，合理肯定口徑，范圍度可達20:1。
?、?壓損小，約為節流式差壓流量計的1/4～1/2。
?、?輸出與流量成正比的脈沖信號，無零點漂移。
?、?在一定雷諾數范圍內，輸出頻率不受流體物性（密度、粘度）和組成的影響，即儀表系數僅與旋渦發作體及管道的外形、尺寸有關。
渦街流量計的局限性：
?、?對管道機械振動較敏感，不宜用于強振動場所。
?、?口徑越大，分辨率越低，普通滿管時流量計用于DN400以下。
?、?流體溫度太高時，傳感器還有艱難，普通流體溫度≤420℃。
④ 當流體有壓力脈動或流量脈動時，示值大幅度偏高，影響較大，因而不適用于脈動流。
孔板流量計優點：
?、?孔板流量計中的規范孔板構造易于復制，簡單結實，性能穩定牢靠，價錢低廉。無需實流校準就可運用，這在流量計中是少有的。
?、?適用范圍普遍。既適用于全部單相流體，也可丈量局部混相流，如氣固、汽液、固液等。
孔板流量計的局限性
① 丈量準確度在流量計中屬中等程度。由于眾多要素的影響撲朔迷離，準確度難以進步。
?、?范圍度窄，由于儀表信號（差壓）與流量為平方關系，普通范圍度僅3:1～4:1。
?、?現場裝置條件請求較高，如需較長的直管段（指孔板、噴嘴），普通難以滿足。
?、?節流安裝與差壓顯現儀表之間引壓管線為單薄環節，易產生泄露、梗塞及凍結、信號失真等毛病 ⑤ 壓損大（指孔板、噴嘴）。
所以對選用渦街流量計或一體化孔板流量計要依據被測介質的物理化學屬性，流量范圍來選擇，但說用渦街流量計全面替代一體化孔板流量計是決不可能的狀況。
渦街流量計的優點：
與節流式差壓流量計相比，渦街流量計有如下優點。
?、?構造簡單、結實、裝置維護便當。無需導壓管和三閥組等，減少泄露、梗塞和凍結等。
② 準確度較高，普通為±（1～1.5）%R。
?、?丈量范圍寬，合理肯定口徑，范圍度可達20:1。
?、?壓損小，約為節流式差壓流量計的1/4～1/2。
?、?輸出與流量成正比的脈沖信號，無零點漂移。
?、?在一定雷諾數范圍內，輸出頻率不受流體物性（密度、粘度）和組成的影響，即儀表系數僅與旋渦發作體及管道的外形、尺寸有關。
渦街流量計的局限性：
?、?對管道機械振動較敏感，不宜用于強振動場所。
?、?口徑越大，分辨率越低，普通滿管時流量計用于DN400以下。
?、?流體溫度太高時，傳感器還有艱難，普通流體溫度≤420℃。
④ 當流體有壓力脈動或流量脈動時，示值大幅度偏高，影響較大，因而不適用于脈動流。
